СТАРТ PUSH с прямыми боковинами высокий SB30GRPH.1/450

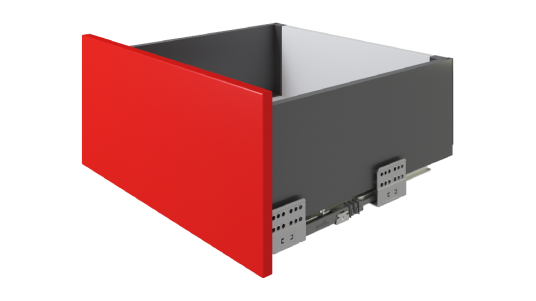

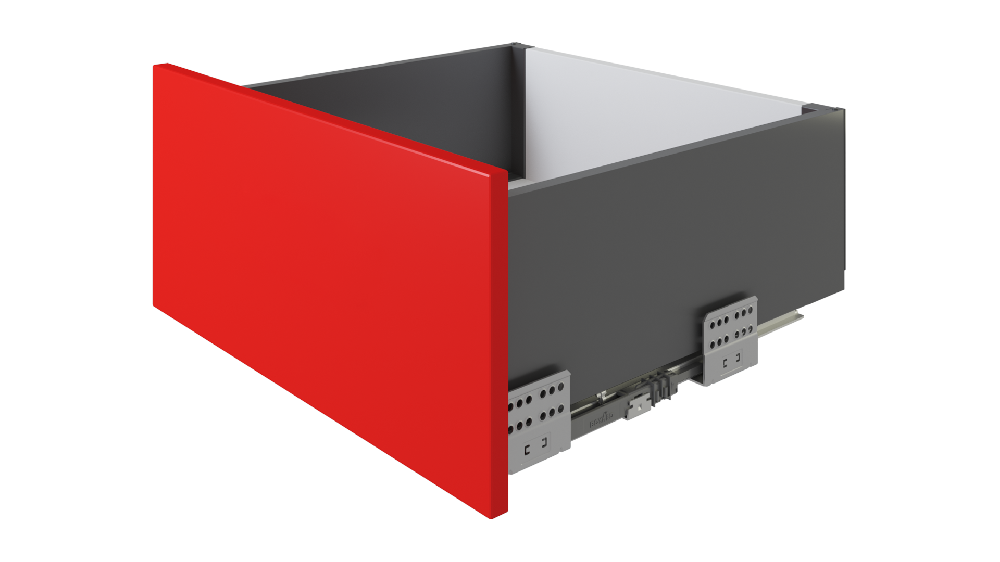

СТАРТ ПУШ SB30 — комплект систем выдвижения для сборки высокого выдвижного мебельного ящика с прямыми боковинами с открытием от нажатия для мебели без ручек.

Модель эксклюзивно имеет специальный ограничитель механизма ПУШ, что позволит избежать поломки системы выдвижения в процессе установки ящика на направляющие с прилагаемым усилием. Ограничитель также выполняет функцию упора для вкладных ящиков.

Система СТАРТ ПУШ имеет защиту от открывания движением «на себя».

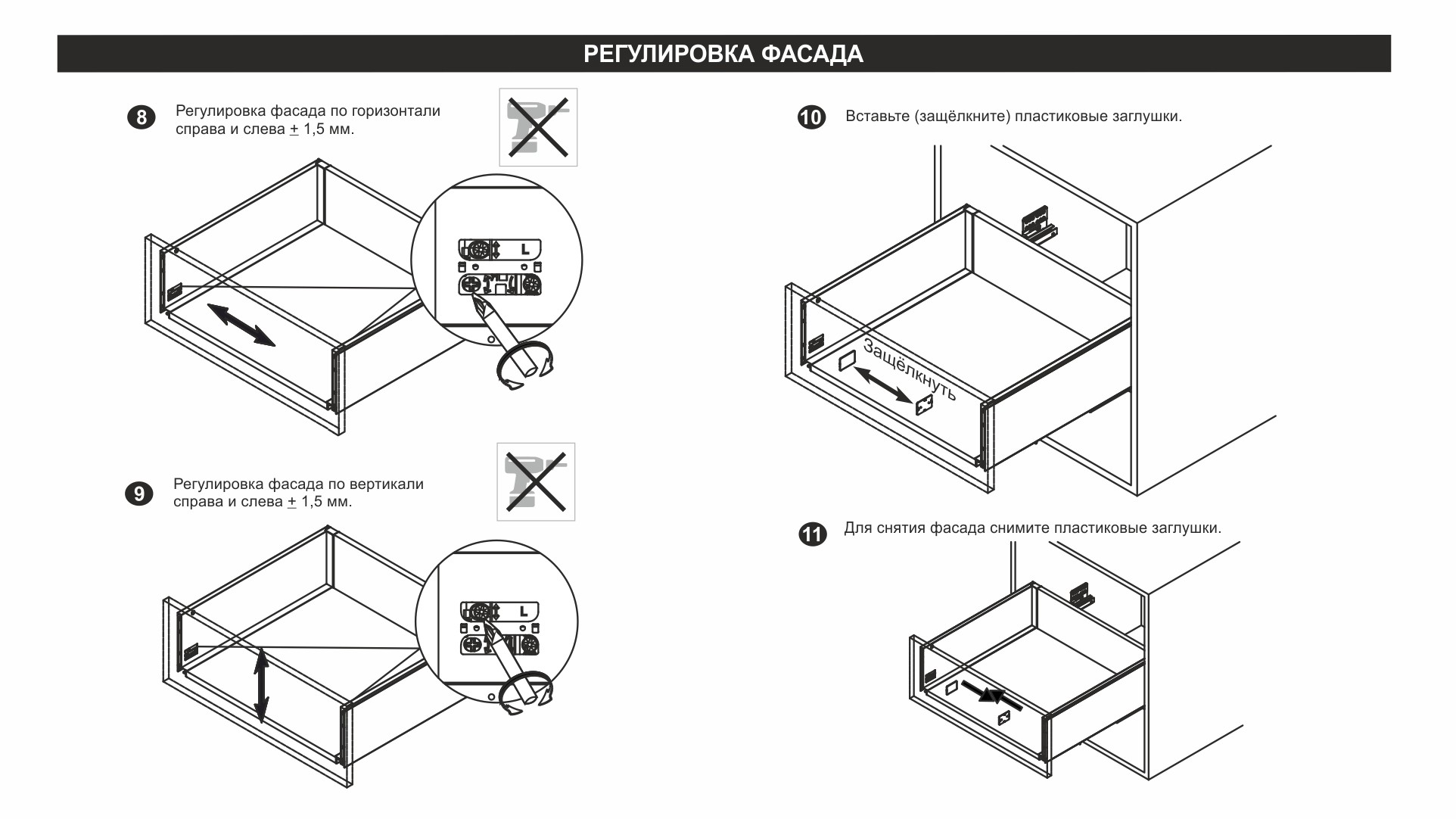

Конструкция СТАРТ ПУШ SB30 имеет регулировочный красный винт — он позволяет выровнять фасады по глубине и компенсировать погрешности производства и монтажа. Специальные риски на направляющей помогут выставить одинаковое положение регулировки на обеих направляющих (левой и правой).

Система СТАРТ ПУШ обеспечивает полное выдвижение после нажатия на фасад. Направляющие системы оснащены зубчато-реечным механизмом синхронизации, обеспечивающим равномерный ход и исключающим перекосы при движении.

Для срабатывания механизма ПУШ в любой точке фасада на широких ящиках (от 600 мм) рекомендуется устанавливать поворотную синхронизирующую трубку SBS10/1500 (приобретается отдельно).

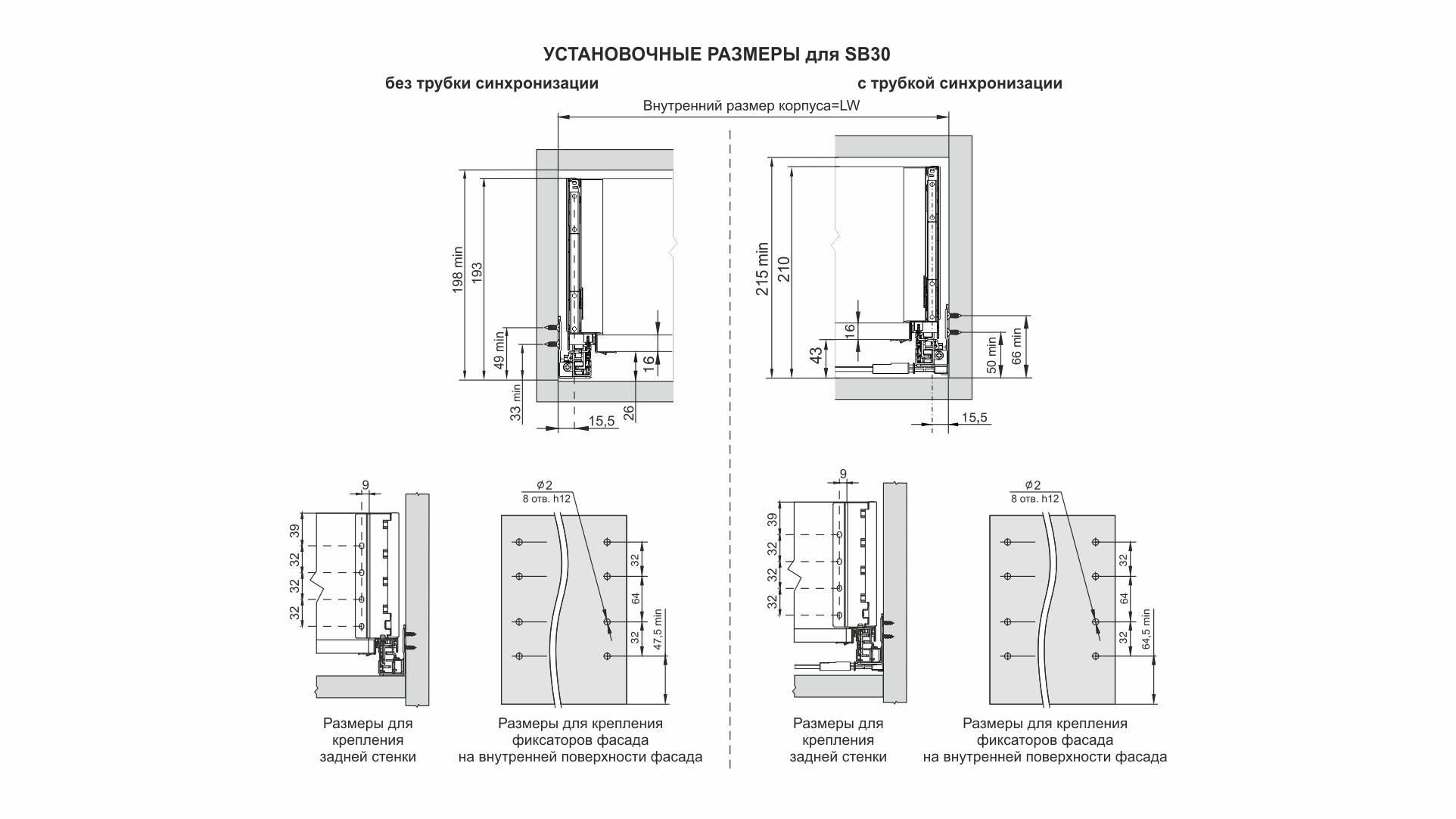

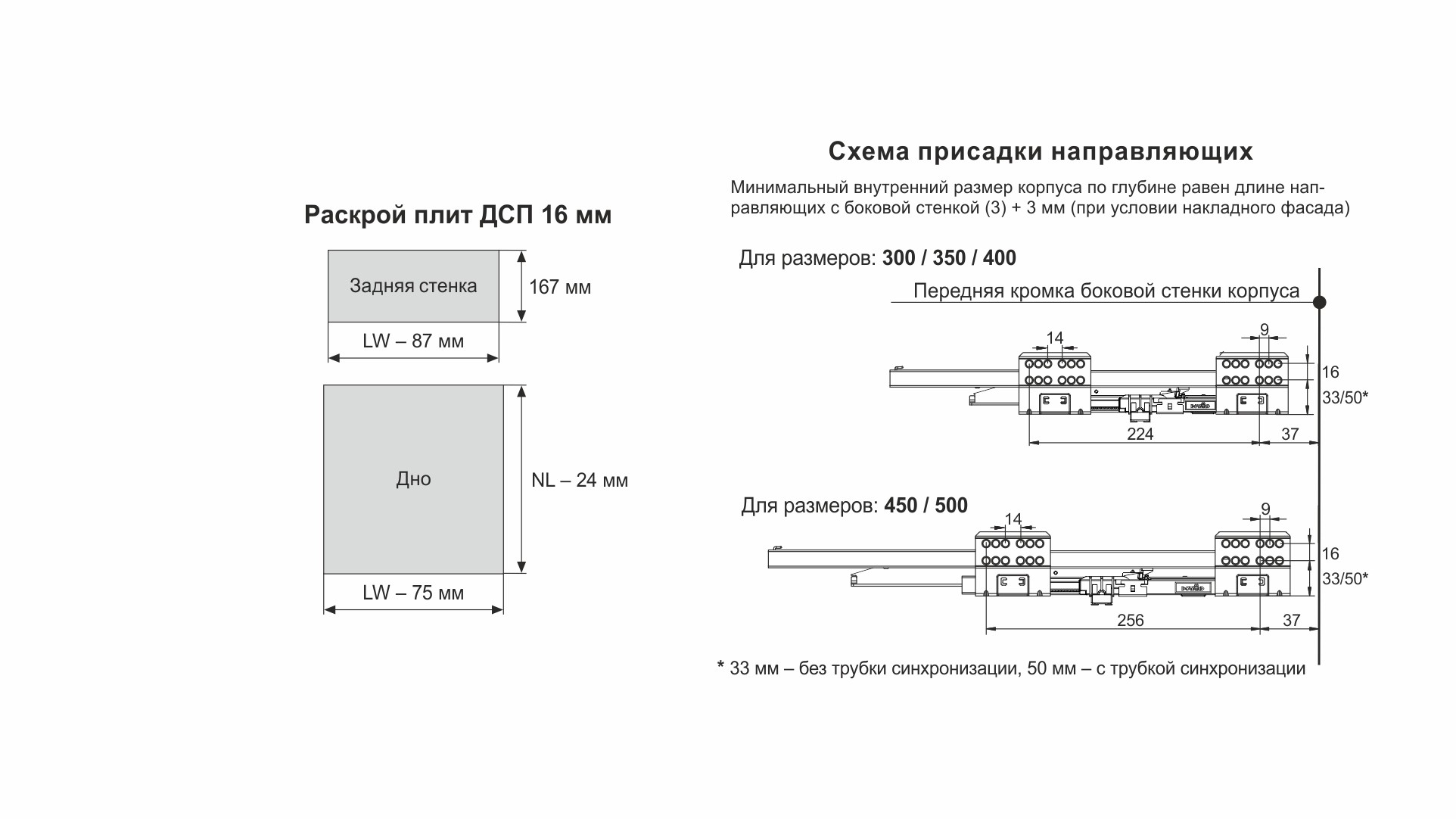

Присадка СТАРТ ПУШ идентична СТАРТ СОФТ-CLOSING за исключением случаев, когда устанавливается синхронизирующая трубка SBS10/1500.

SB30 обладает максимальной грузоподъёмностью 40 кг (точная несущая способность определена для конкретной монтажной длины отдельно) и обеспечивают бесперебойную работу на протяжении 80 000 циклов открывания/закрывания. Диапазон монтажных длин 300-500 мм.

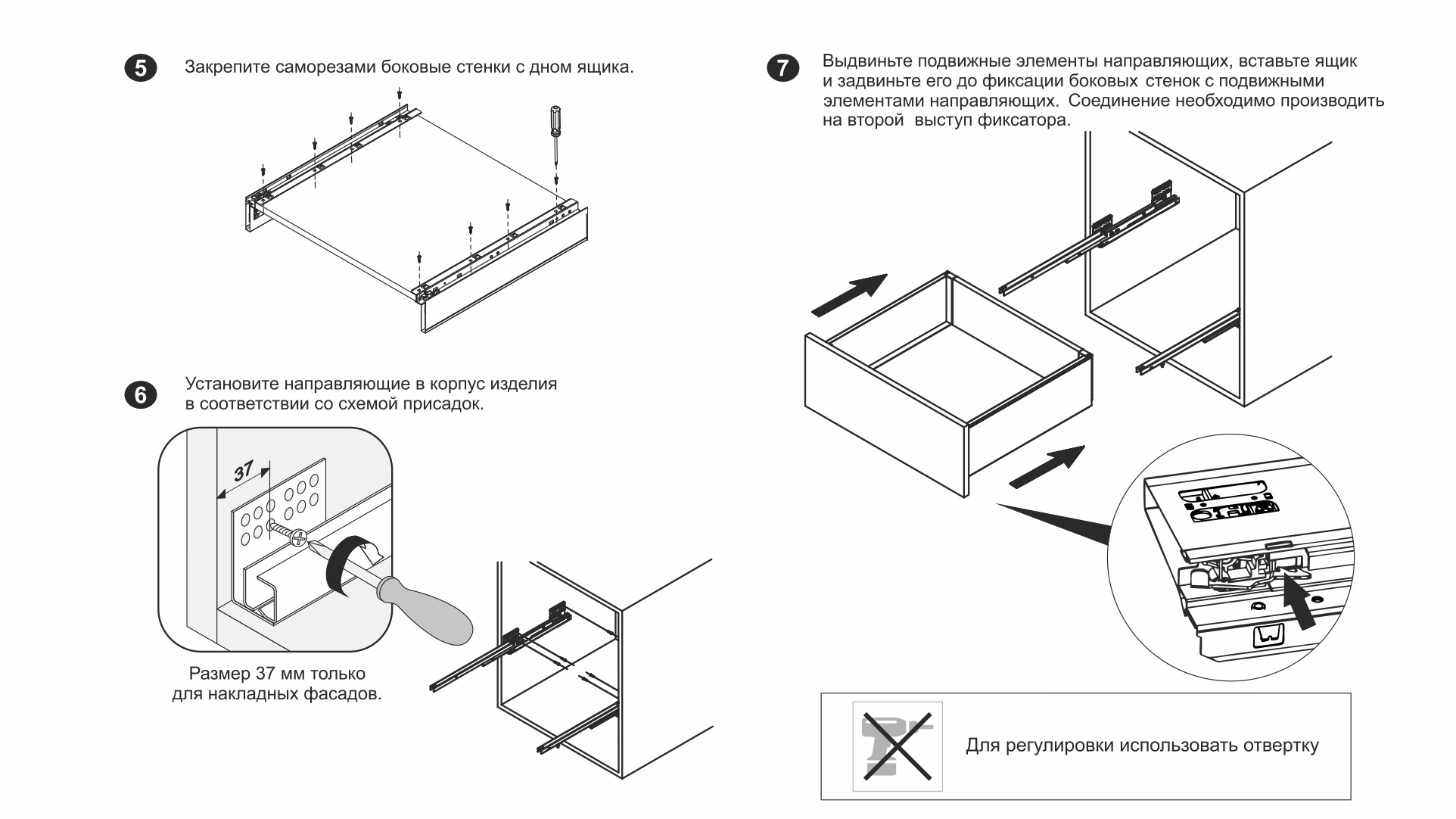

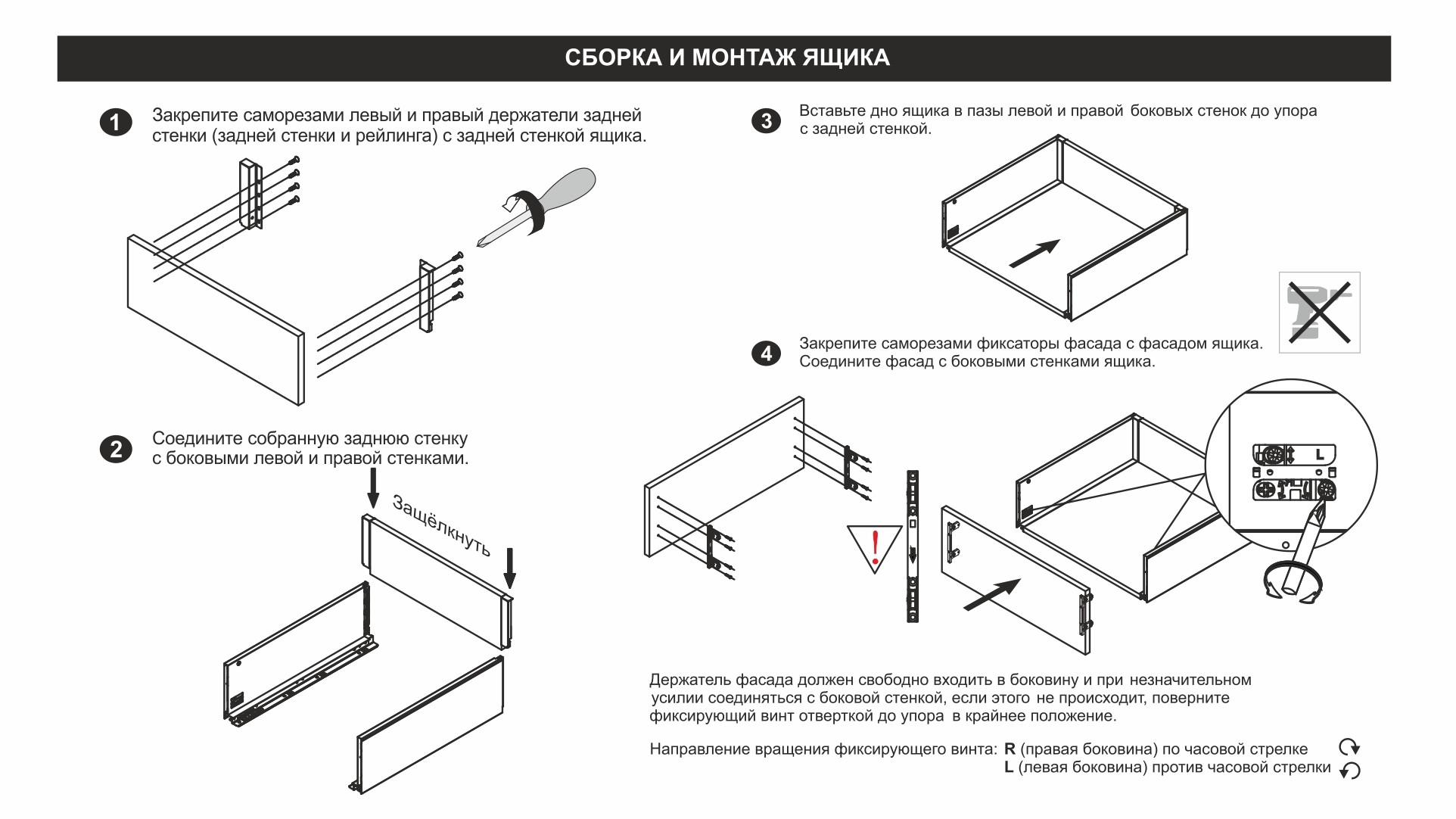

Для сборки выдвижного мебельного ящика на базе СТАРТ ПУШ SB30 необходимо самостоятельно изготовить фасад, заднюю стенку и дно ящика.

Комплект СТАРТ ПУШ SB30 позволяет создавать выдвижные мебельные ящики любой желаемой высоты с помощью дополнительных рейлингов круглой или прямоугольной формы и держателей к ним, которые приобретаются отдельно.

Системы СТАРТ ПУШ SB30 чаще всего используют в производстве кухонной мебели. В высоких выдвижных мебельных ящиках чаще всего хранят посуду, бытовую технику, продукты. За фасадом такого модуля могут быть расположены несколько внутренних выдвижных мебельных ящиков разной высоты.

Внимание, важная информация!

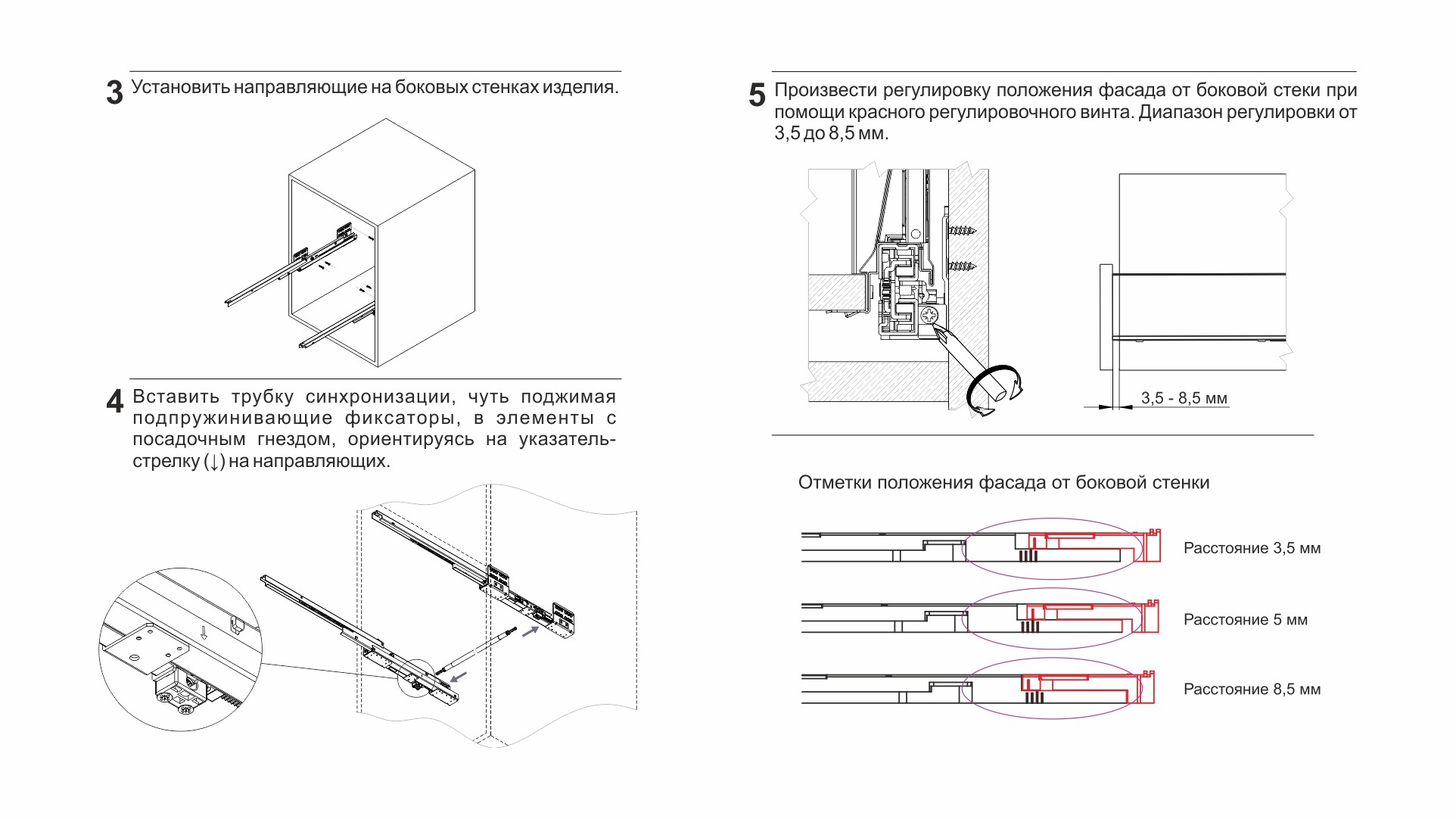

Регулировка фасада по глубине возможна в диапазоне от 3,5 до 8,5 мм. Значение регулировки на конкретном изделии мебельный производитель выбирает опытным путём самостоятельно в зависимости от габаритов фасада. Следует помнить, что чем больше установленный зазор, тем больше область срабатывания механизма ПУШ.

Внимание, важная информация!

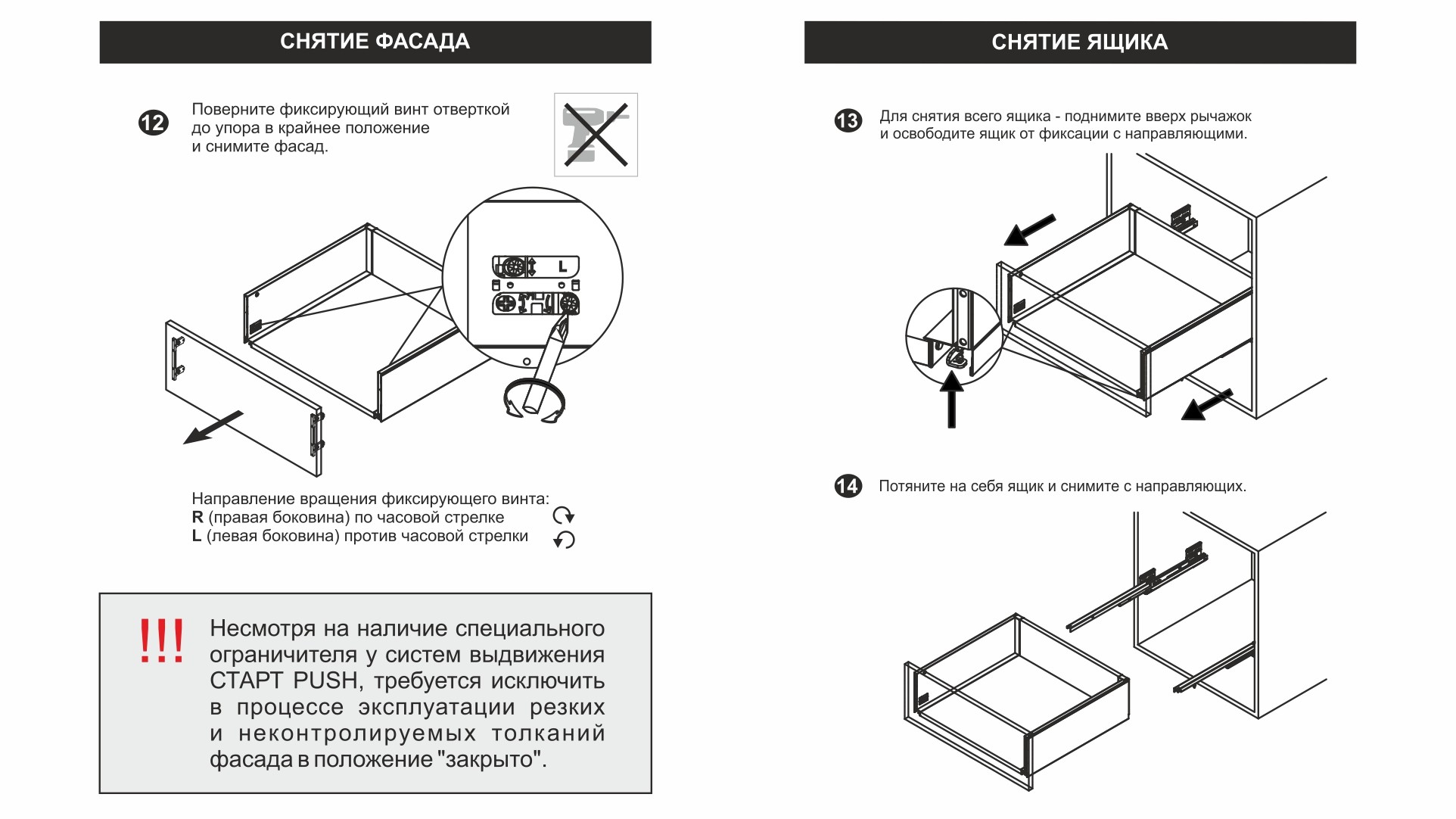

Системы выдвижения СТАРТ ПУШ обладают специальным металлическим ограничителем, препятствующим поломке механизма ПУШ при монтаже выдвижного ящика на направляющие и при использовании с вкладным фасадом. В то же время, как и любой другой механизм, они не защищены от поломки при приложении чрезмерной силы во время закрывания мебельного ящика, так как не обладают механизмом СОФТ. Во избежание преждевременной поломки направляющих или их составных частей, мы рекомендуем доводить выдвижной ящик рукой до положения "закрыто", а не толкать с разной неконтролируемой силой в ожидании его самостоятельной фиксации в закрытом положении.

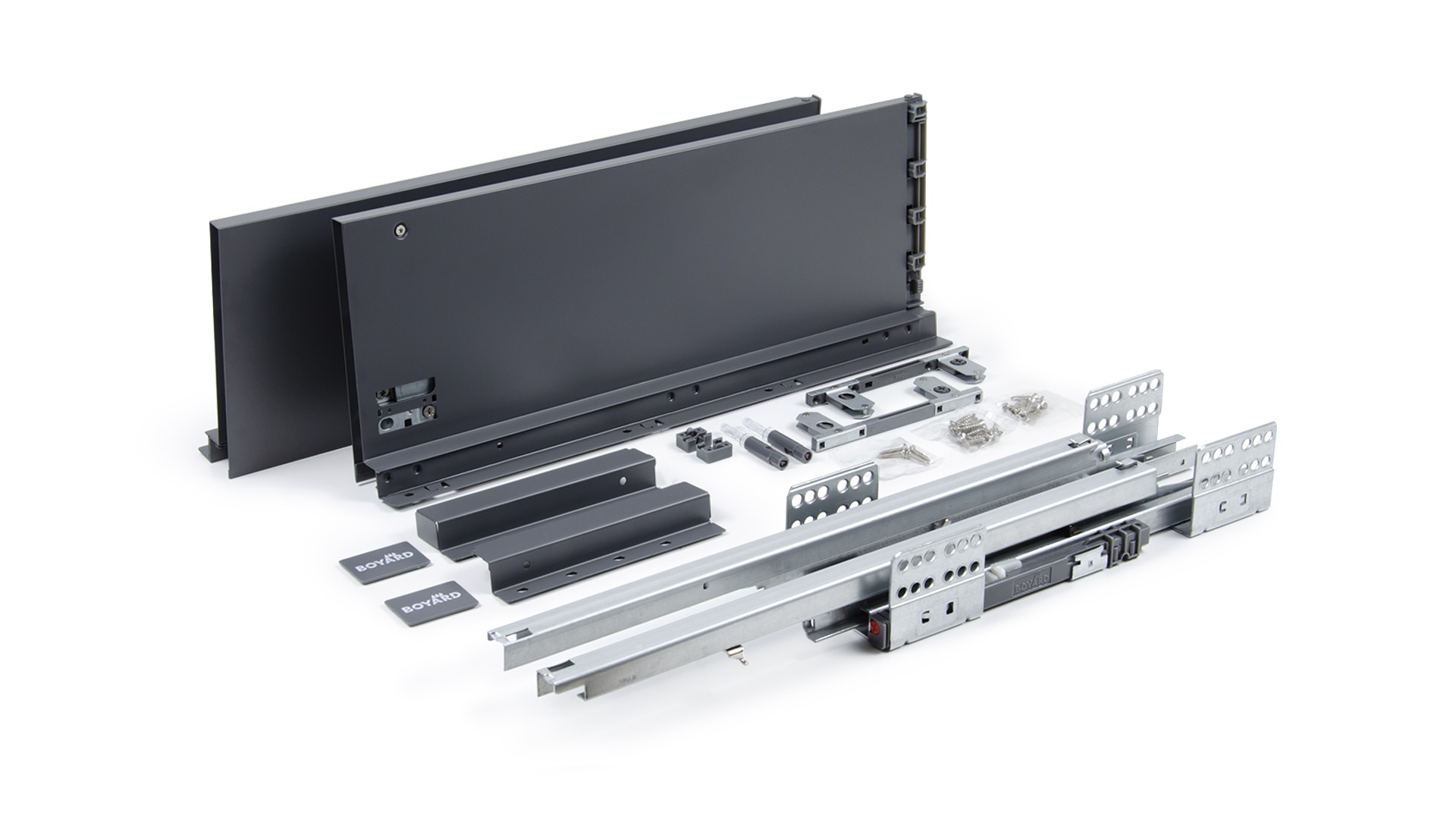

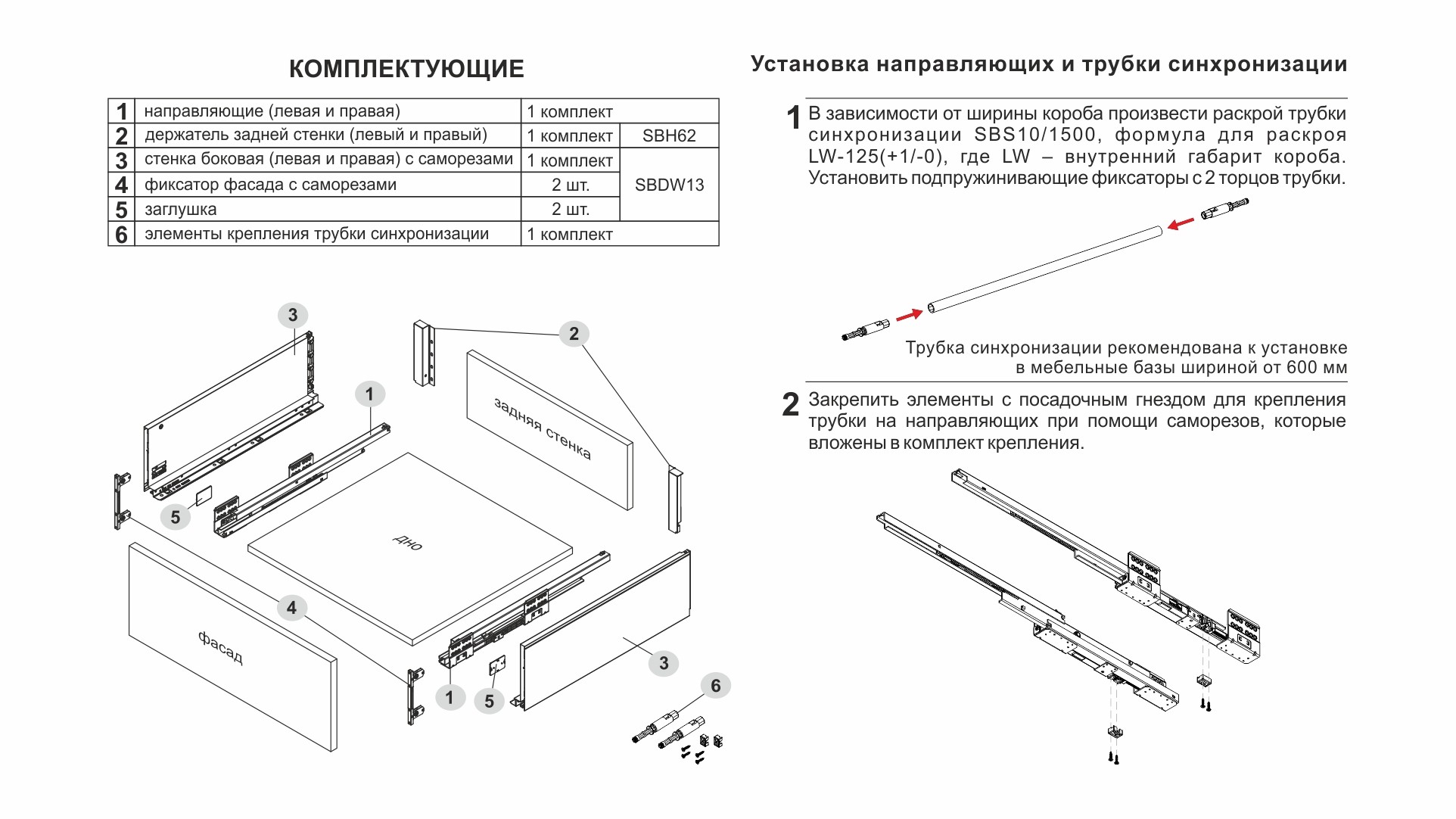

• Направляющие (левая и правая)
• Детали для установки трубки синхронизации с крепежом
• Держатель задней стенки (левый и правый)
• Прямые боковые стенки для системы СТАРТ (левая и правая)
• Фиксатор фасада с саморезами (левый и правый)
• Заглушки
• Необходимый крепеж
